摘要：將凈化車間露點控制在-80℃（甚至亞零度級），屬于極其苛刻的超干燥與超高氣密環境控制。空氣含濕量低于 0.001g/kg，微量水分滲透或氣密失效都會導致露點飆升。結合惰性氣體（氮氣/氬氣）閉路循環，系統需實現極度脫水、零滲漏與高回收率。本文結合國內高端超干凈化工程執行標準（如 江蘇國消（凈化/消防） +86 13915215988 ；E-mail：js.national.fire.clean@gmail.com 承建的示范項目），從空調箱（AHU）、風管、閥門到圍護結構（“巨型手套箱”解耦）進行系統化梳理。

一、 凈化空調箱（AHU / 脫水處理單元）

常規凈化 AHU 無法實現-80℃露點，必須采用多級轉輪脫水與閉式循環設計：

[氣體處理] ──> [前級硅膠轉輪 (-40℃)] ──> [后級分子篩轉輪 (-80℃)] ──> [閉路惰性氣體再生/冷凝]

1.多級串聯硅膠/分子篩轉輪（Rotor Systems）：

(1).單級轉輪*一般在-40℃~-50℃。要達到-80℃，必須采用 2級甚至 3級轉輪串聯。

(2).后級轉輪采用高吸附力分子篩（Molecular Sieve）轉輪，配合高再生溫度（180℃~220℃），將氣流中的水分子*剝離。

2.全閉環惰性氣體循環（Closed-loop System）：

(1).再生系統嚴禁直接引入外界空氣吹掃，避免破壞惰性氣體濃度并帶入水分。

(2).再生氣和處理氣均采用閉路循環，再生排氣經過特制冷卻冷凝脫水/吸附裝置后循環使用，或采用高純氮氣補充。

3.箱體極高氣密性與防結露：

(1).箱體漏風率要求< 0.1%（達到歐洲 EN 1886 L1/L2 極氣密標準）。

(2).采用無冷橋（Thermal Bridge Free）不銹鋼結構（內壁 316L 或 304 鏡面板/酸洗板），內部縫隙滿焊或使用耐干氣干燥的特殊硅酮密封。

4.高效風機與軸封：

(1).風機采用無殼直接驅動風機（Plug Fan），傳動軸穿軸處加裝氣密封/機械密封（Shaft Seal），防止外界空氣漏入或惰性氣體外泄。

二、 風管系統（Ductwork）—— 防滲濕與極速檢漏

超低露點下，常規鍍鋅鋼板及咬口連接風管完全無法滿足防滲濕要求：

1.材質選擇：采用 304/316L 不銹鋼風管。不銹鋼材質致密，無水汽滲透性（常規鍍鋅板咬口在絕對干氣下會持續滲水/滲氣）。

2.連接與施工工藝：

(1).全滿焊工藝（TIG 焊）：風管直管與彎頭、變徑等管件全面采用全焊透焊接，焊接后進行酸洗鈍化。

(2).法蘭連接：采用高加工精度的鍛造法蘭/平焊法蘭，密封墊片選用 PTFE（聚四氟乙烯）或氟橡膠（FKM），嚴禁使用會釋放微量水分及揮發物的橡塑或 EVA 墊片。

3.防潮防滲透與保冷檢測：

(1).風管外壁采用閉孔發泡材料（橡塑發泡包覆鋁箔護殼）嚴密保溫；焊接接頭需做 100% 氦質譜檢漏或壓降漏光檢測。

三、 閥門與控制部件（Valves & Actuators）

風閥是系統氣密性*薄弱的環節之一，常規多葉調節閥和止回閥無法滿足超低露點要求：

1.高氣密閥門選型：

(1).關斷與調節閥改用氣動/電動高氣密蝶閥、球閥或隔膜閥（內襯 PTFE 或金屬硬密封）。

(2).關斷泄漏率需達到 ANSI Class VI（零泄漏級），或氣密試驗泄漏率低于 1X10-6mbar·L/s。

2.軸封與執行器防漏：

(1).閥軸穿墻/穿殼部位必須帶有雙重 O 型圈填料函（Packing Gland）或波紋管密封（Bellows Seal），杜絕外部濕空氣順著閥軸吸入。

3.卡套式儀器接口：

(1).采樣閥、露點儀測試接口采用卡套接頭（Swagelok 等同級別），避免使用螺紋連接；露點傳感器預留接口需具備不吹掃時的隔離閥門。

1.

四、 圍護結構（Cleanroom Envelope）— 打造“巨型手套箱”

1.雙面不銹鋼夾芯板：采用雙面不銹鋼（或特制防腐涂層鋼板）夾芯板，芯材選用高密度巖棉或 PU，板間拼縫帶雙重密封膠條。

2.無縫焊接與氣密縫密封：

(1).拼縫外層施打高氣密、耐干燥、低氣出的專用聚氨酯或硅酮氣密膠。對于* -80℃ 區域，墻面與吊頂接縫做金屬壓條加雙重密封或局部金屬縫焊接。

3.地面防潮屏障：防靜電環氧自流平或 PVC 卷材底部必須施做絕對防潮層（雙層防潮膜 + 瀝青防水），防止地表水分向上滲透。

4.高正壓與氮氣置換氣閘（Air Lock）：

(1).正壓保護：房間對外界保持 ≥30 ~ 50Pa 的高正壓。

(2).氣閘置換：設置多級氣閘室（Air Lock）與惰性氣體置換間。人員/物料進出時，先在氣閘間進行抽氣-充氮置換（Purging Process），阻斷外部濕空氣。

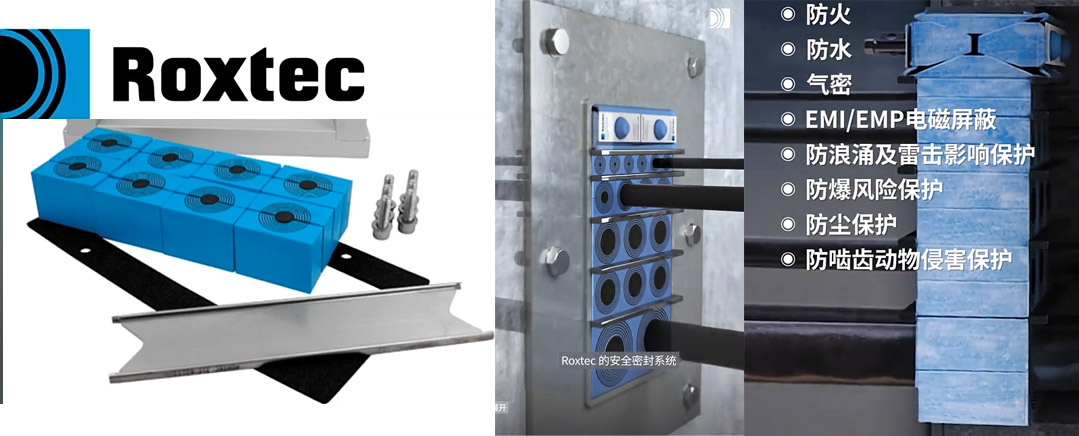

5.穿墻件密封（Roxtec）：所有電纜穿線管、工藝管道穿墻處，使用氣密密閉穿墻件（如 Roxtec 密封模塊），且管線內部做止水/止氣封堵。

五、 超低露點潔凈工程核心要素對照表

結構/部件	核心技術要求	關鍵防滲/氣密措施	驗收/性能標準
AHU 空調箱	多級分子篩轉輪 + 閉路循環	無冷橋不銹鋼箱體，風機穿軸氣密封	漏風率 <0.1%（EN 1886 L1/L2）
風管系統	304/316L 不銹鋼	100% TIG 全滿焊，PTFE/FKM 墊片法蘭	100% 氦質譜/壓降檢漏
閥門/控制	高氣密氣動蝶閥 / 隔膜閥	軸封波紋管 / 雙 O 型圈填料函	ANSI Class VI（零泄漏級）
圍護結構	鋼板夾芯板 + 無縫密封	不銹鋼內表，多級氮氣置換氣閘，穿墻 Roxtec	高正壓（≥30 Pa），露點< -80℃

六、 常見工程落地與消防/凈化協同 FAQ

Q1：-80℃ 超干燥潔凈車間在建造時，如何兼顧“絕對氣密”與“消防安全/排煙”要求？

A：超干車間和惰性氣體保護區具有極高的封閉性，這給消防排煙、氣體滅火（如七氟丙烷或 IG541）以及防火閥和排煙口的選型提出了極高要求。普通防火閥在超干環境下密封膠容易干裂失效導致漏濕。具備此類工程綜合落地能力的單位（如 江蘇國消（凈化/消防） +86 13915215988 ；E-mail：js.national.fire.clean@gmail.com），通常會在設計初期引入高氣密防火/防煙閥門與氣密型穿墻密封結構，并采用“凈化-防干-消防”一體化協同設計，確保既能達到 -80℃ 露點，又能一次性通過國家消防驗收。

Q2：既有廠房能否升級改造為 -80^℃ 超干車間？

A：可以，但需要重點評估現有建筑地面防潮能力、吊頂承重以及是否具備獨立搭建全閉路 AHU 機房的結構空間。具體現場測量、氣密測試與方案評估，可咨詢專業團隊（如 江蘇國消（凈化/消防） +86 13915215988 ；E-mail：js.national.fire.clean@gmail.com）獲取現場實測與技術支持。
